ZWY-120/55L煤礦用扒渣機

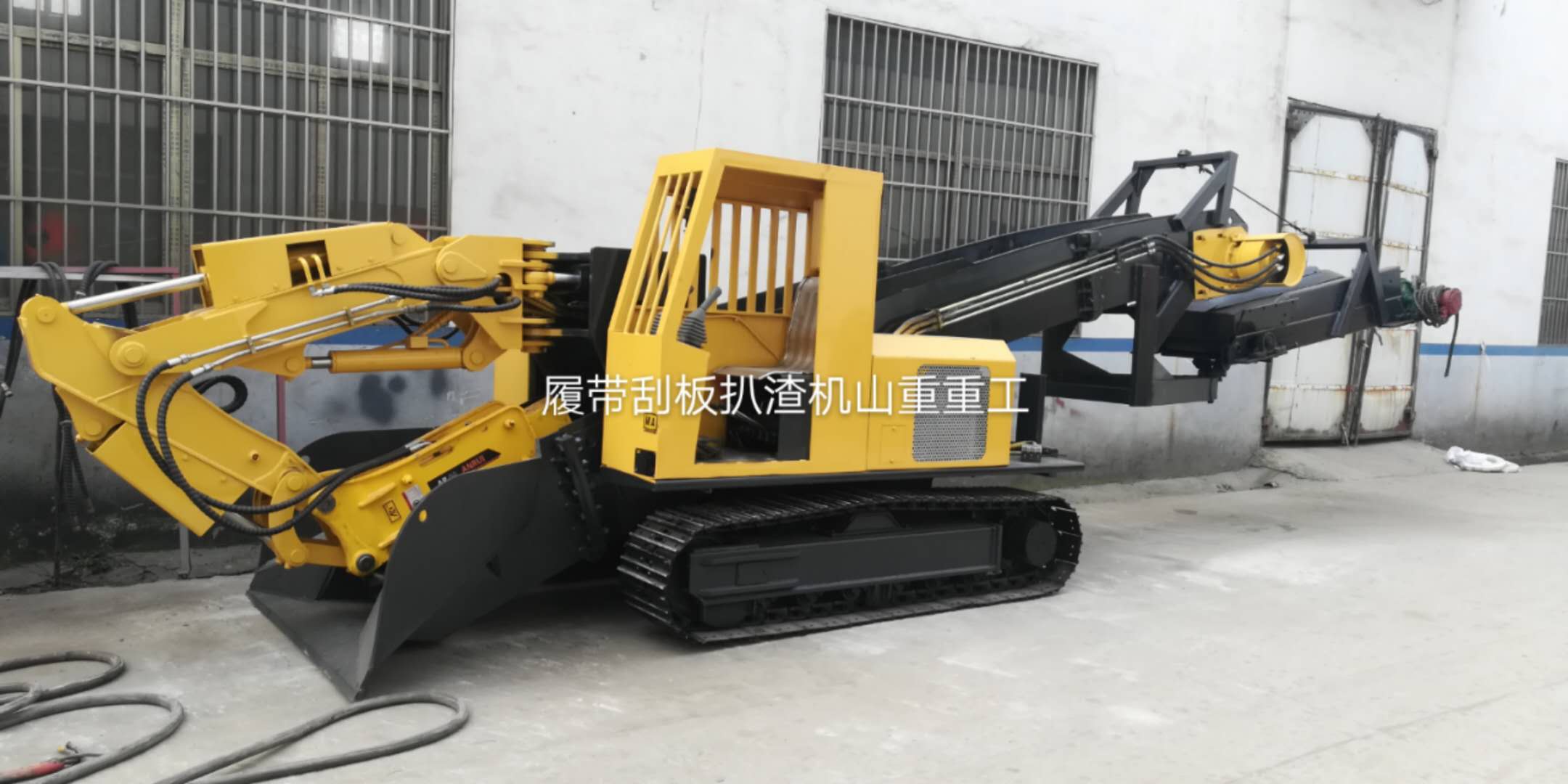

履帶挖掘式裝載機是一種連續生產的高效率出渣設備。主要用于鐵路、公路隧道及煤礦煤巷、半煤巷、引水洞、和國防洞窟地質較軟掘進施工中裝載作業。
本機靠履帶推進鏟取巖石，通過鏟斗將石料扒進自身的刮板輸送機，輸送機從尾部將巖石卸入自卸汽車、梭式礦車、側卸式礦車、皮帶機、箕斗等其它轉載設備上去。
設備主要特點：采用電動全液壓控制系統，液壓系統優化設計，動作采用先導閥控制，操作輕松簡便，工作平穩無沖擊，采用純進口組件，多道精密濾油，風冷散熱器；可以全斷面工作，不留死角，不需人工輔助清理工作面。運渣采用鏈條刮板式，輸送運轉平穩，排渣能力強，且采用半封閉式裝配方式，維護方便。
一、ZWY-120/55L型設備相關技術參數及主要配置
整機重量：約13T
外形尺寸：長X寬X高8800X1900X2300
電機功率：55KW 電壓：380V
適應巷道斷面尺寸：（寬X高m）≥3.2*3.2

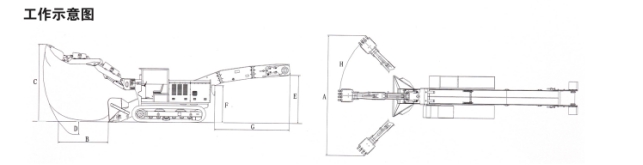

A.挖掘寬度：≥5300mm
B.挖取距離：（離鏟口）：≥2200mm
C.挖掘高度：≥3500mm
D.挖掘深度：≥700mm
E.卸載高度：1.9m（可加高）
F.最低裝載高度：1.4m
G.卸載長度：3500m（可加長）
行走速度：1-2km/h
刮板運輸機構形式：?jiǎn)捂渾悟寗?dòng)
爬坡能力：±30°（適應地面）
最大物料通過尺寸（長寬高）：800*680*600mm
操作方式：液壓先導
配置表
|
序 號 |
貨物或部件名稱 |
型號規格 |
單位/數量 |
生產廠家 |
|
1 |
電機 |
55kw |
1件 |
山東盛聯 |
|
2 |
高壓油泵 |
K3V63DT |
1件 |
日本川崎 |
|
3 |
四輪 |
15噸挖掘機配套 |
1套 |
山推小松 |
|
4 |
履帶 |
154*450 |
1套 |
山推小松 |
|
5 |
散熱器 |
600*600 |
1件 |
普爾 |
|
6 |
高壓油缸 |
100/65 |
1套7件 |
江蘇恒力 |
|
7 |
油管總成 |
24°雙重密封 |
1套 |
青島橡六 |
|
8 |
濾芯總成 |
QY-400（進油） |
1套 |
黎明液壓 |
|
9 |
多路換向閥 |
DL2.0-6聯-2聯 |
2套 |
力士樂(lè ) |
|
10 |
電器總成 |
星三角降壓 |
1套 |
德力西 |
|
11 |
履帶行走機構 |
15噸行走馬達 |
2件 |
韓國第一油壓 |
|
12 |
輸送馬達 |
MS2.5 |
1件 |
意大利合資 |
|
13 |
鋼材 |
Q235B/Q345B/NM450 |
|
舞鋼集團 |
